Caisson maison...

Discussion dans 'Vidéo sous-marine' créé par Mistral Gagnant, 16 Juin 2004.

  1. Mistral Gagnant

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    55
    Appréciations:
    +0 / 0 / -0
    Ben voila, j'avais pas de sous pour m'acheter un beau caisson qui descend profond, alors j'ai decidé d'en faire un!
    Je vous rassur tout de suite, je n'ai pas réalisé l'usinage moi même, mais matière et usinage, c'est quand meme moins cher qu'un caisson gates ou subspace...

    Bref, voici un caisson pour ma petite TRV60, avec 3 commandes (Lanc) ON/OFF, Start/Stop et photo!
    Il est en alu, et les hublots en plexi de 3cm d'épais!

    En fait, il sert également sur les gueuses pour les apnéistes. Il va servir le 2 juillet pour la tentative de record du monde de Pierre Frolla à Monaco. La semaine dernière il est descendu (Pierre, mais également mon caisson) à -120m!

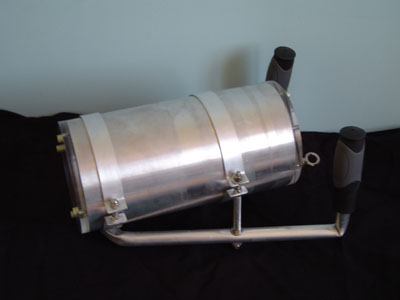

    Plus que de beau discours, voici des photos!!!


    Fichiers attachés:

    • dessus.jpg
      Taille de fichier:
      19 KB
      Nb. vues:
      1 000
  2. Mistral Gagnant

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    55
    Appréciations:
    +0 / 0 / -0

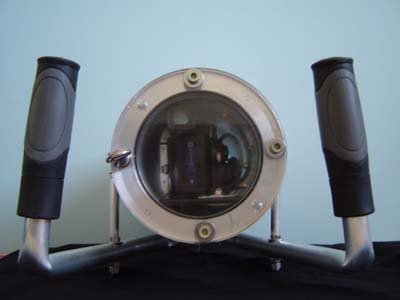

    la suite des images...


    Fichiers attachés:

    • dos.jpg
      Taille de fichier:
      18.8 KB
      Nb. vues:
      866
  3. Mistral Gagnant

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    55
    Appréciations:
    +0 / 0 / -0

    Fichiers attachés:

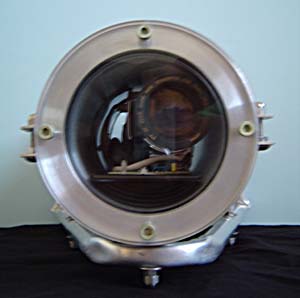

    • face.jpg
      Taille de fichier:
      19.3 KB
      Nb. vues:
      766
  4. Mistral Gagnant

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    55
    Appréciations:
    +0 / 0 / -0

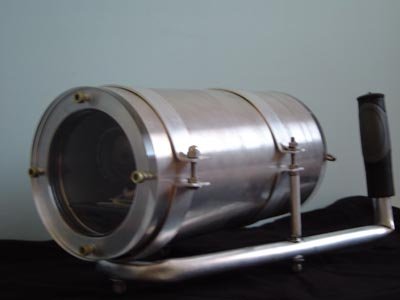

    dernière vu de l'extérieur, après on passe à l'intérieur...


    Fichiers attachés:

  5. Mistral Gagnant

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    55
    Appréciations:
    +0 / 0 / -0

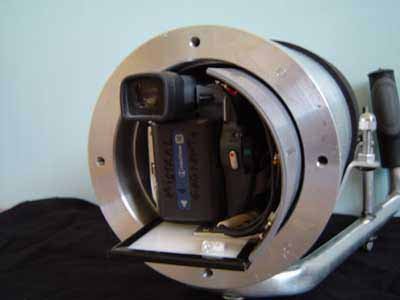

    voila le ventre de la bête...


    Fichiers attachés:

  6. Mistral Gagnant

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    55
    Appréciations:
    +0 / 0 / -0

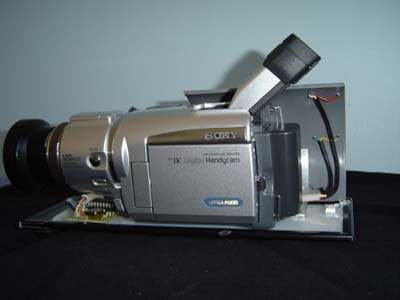

    et pour finir le positionnement des éléments sur la plaque.


    Fichiers attachés:

  7. darrepac

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    29
    Appréciations:
    +0 / 0 / -0
    Ben moi je dis qu'il a de la gueule ce caisson...il a l'air bien ne!!:bravo:

  8. Nyamba

    Points Repaire:
    100
    Recos reçues:
    0
    Messages:
    12
    Appréciations:
    +0 / 0 / -0
    bravo, il a l'air bien. Quand n'est il de son équilibre dans l'eau? Les poignets me semblent loin du centre d'equilibre.

    Et pour la télécommande lanc, quel type d'interupteur avez vous utilisé?

    a+

    chris

  9. Mistral Gagnant

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    55
    Appréciations:
    +0 / 0 / -0
    il fait 7L de volume, pour un peu plus de 7Kg de poids, donc dans l'eau il est vraiement neutre!!! Point d'équilibre à voir à l'usage...
    Pour l'instant il sert surtout sur la gueuse de notre apnéiste Monegasque...:cool:

    Pour les interrupteurs : ILS, avec la super idée du fabricant de caisson XL1 : un gant avec un aimant...tellement plus classe!

    Voila. Merci pour les commentaires.

    Mistral Gagnant

  10. Nyamba

    Points Repaire:
    100
    Recos reçues:
    0
    Messages:
    12
    Appréciations:
    +0 / 0 / -0
    autres petites questions.


    je ne voie pas de joints entre le plexi et le caisson???

    le prix de l'alu.

    cela devient tentant de se lancer dans le conception d'un caisson.

    je rajouterai un ecran lcd devant le plexi arriere beaucoup plus pratique pour cadrer et pourquoi pas quelques led blanches devant pour la macro ( et clignotant pour ressembler à K2000).


    a+

    chris

  11. Mistral Gagnant

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    55
    Appréciations:
    +0 / 0 / -0
    bonne plaisenterie pour les led....

    Les joints sont sur le plexi en "axial", du coup plus facile à usiné (donc -cher) et à mon sens plus fiable...

    Pour l'ecran LCD, j'ai prevu la place derrière le camescope, mais j'ai pas de plans sur les ecrans lcd, surtout de cette taille : diam interieur 110mm!

    Si tu as des plans sur les lcd..je suis à ton ecoute!

    Voila pour les details!

    Mistral Gagnant : Deepdevildivers!

  12. serge

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    174
    Appréciations:
    +0 / 1 / -0
    D'abord bravo pour cette réalisation, mais que veus tu dire par

    QUOTE]Les joints sont sur le plexi en "axial", [/QUOTE]

    Les joints toriques sont montées soit en piston "sur la tranche du hublot" soit en lanterne " en appuis contre le hublot" soit à(l'américaine) "dans l'angle du hublot aprés avoir cassé celui-ci".
    Quand a la fiabilité, elle est identique si les tolèrences sont bien respectés.
    A+

  13. Fred9

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    139
    Appréciations:
    +0 / 1 / -0
    Pour Mistral Gagnant

    Tu voudrais pas m'en faire un pour une Canon XM2, STP et si oui, à combien cela me reviendrait
    Merci d'avance pour la réponse

  14. Mistral Gagnant

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    55
    Appréciations:
    +0 / 0 / -0

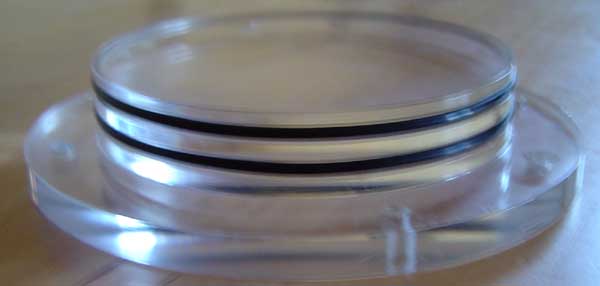

    Pour répondre à serge, les gorges des joints toriques (conventionnelles) sont sur le hublot, et concentrique au cilindre...mais une photo est bien mieux qu'un long discours...

    Pour répondre à Fred, je suis déjà sur l'adaptation pour un XM2 pour Stéphane MIFSUD (autre apnéiste...). Si le prjet avance, je te le dirais, car le fait d'en usiné 2 à la fois, couteras moins chère que d'en faire l'un après l'autre...

    Mistral Gagnant...un deepdevildiver
    www.deepdevildivers.com


    Fichiers attachés:

    • hublot.jpg
      Taille de fichier:
      18.7 KB
      Nb. vues:
      765
  15. Fred9

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    139
    Appréciations:
    +0 / 1 / -0
    Pour quand, à peu près, STP ?
