[Problème] ARRIFLEX 16BL Voyant rouge + Tachymètre inactifs

On est en train de partir en vrille dans tous les sens.
Déjà, il faut éclaircir cette histoire de moyeux tournant dans le magasin.

Juste pour info, tu ne confonds pas ta droite et ta gauche ?
Parce que tu indiques à propos de l'image en post 23

Or il faut la pivoter vers la droite (sens horaire)
Ca nous rassurerait pour le moyeux du magasin

Tu nous as pas dit si le compteur s'incrémentait ou décrémentait ?

Par contre, elle a vécu !
Elle est passer entre les mains d'un bourrin quand on voit le massacre sur les vis !



Saint-Kro, j'avais utilisé une 16BL en marche arrière , pour une surimpression avec deux fois le même personnage mais le moteur de Kiddo- ne le permet pas, il fallait un moteur secteur spécial. Les Arri contrairement aux caméras américaines ont un entraînement du récepteur par engrenage et non par courroie que l'on changeait de poulie.
Effectivement les têtes de vis sont marquées et les taches de vernis ne coïncident pas.



Oui homero, mais là j'ai l'impression, au vu des réponses et s'il n'y a pas confusion droite/gauche , qu'elle est en marche arrière, ce qui expliquerait que le tachy ne bouge pas.
Le fait aussi que la variation de vitesse ne fasse pas varier le son du moteur.

Il faudrait vraiment charger un bout d'amorce pour voir dans quel sens ça défile !



Et savoir si le compteur compte ou décompte



Ah oui je me suis planté sur ce coup là, je pensais qu'il fallait vraiment la tourner vers la gauche, pas d'inquiétude je ne confond pas les deux alors!

Et le compteur décompte en effet !



Pour le chargement du magot : http://www.davidelkins.com/cam/threading/pdf_images/arri_16bl_mag.pdf , il faut faire la boucle en amenant le bout de la pelloche à l'encoche sur le dessus du magasin et la réintroduire côté récepteur.

une doc de meilleure qualité ici : http://www.visualproducts.com/pdf/16BLManual.pdf

https://www.pacificrimcamera.com/rl/01128/01128.pdf

https://fm.hunter.cuny.edu/handbook/production2/prod/prod_manual-arri_bl.pdf

https://cameramarket.eu/data/pdf/cameramarket_arriBL16manualsite.pdf



Génial tout ça merci, je garde!!



Sans oublier de le faire en chambre noire, sinon..... inutile d'aller au labo

Donc elle tourne en arrière.

On peut exclure l'inversion de polarité coté alimentation, sinon l'électronique n'aurait pas supportée.

Un rafistolage avec un cablage à l'envers du moteur ?

Tu peux nous faire une photo du moteur, dans ce style et en plus large ?

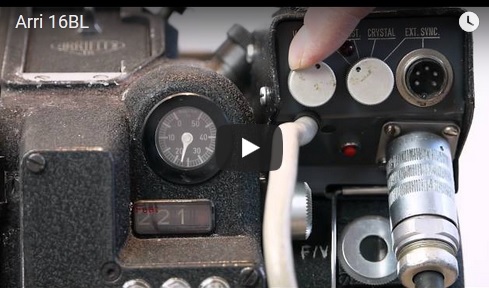

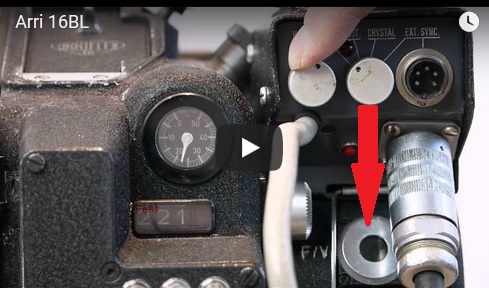

Tu as peut-être un moteur qui permet la marche arrière, l'inverseur est sous ce bouchon

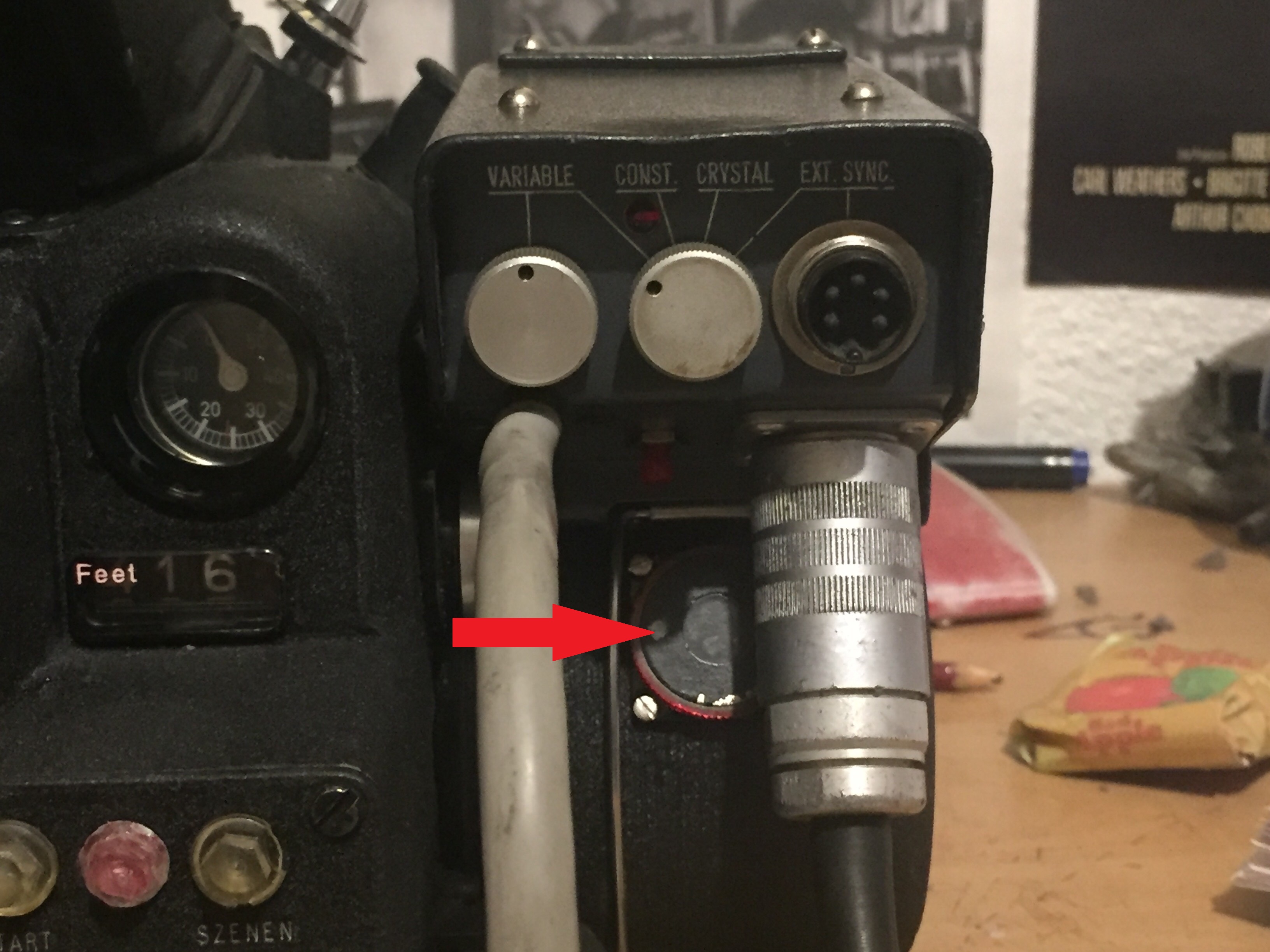

Sur la tienne peut-être là



Ok!!! C'est bon il y avait bien un petit levier que j'ai inversé, la marche est maintenant en avant, le compteur avance et le Tachymètre se met en marche. Mais autre soucis .
La variation de vitesse ne marche toujours pas, changer le crystal de mode ne fait toujours rien. je me retrouve coincé en 40 i/s



Sur les 4 positions, tu es toujours à 40 i/s ?
Tu fais bien les changements moteur à l'arrêt ?



Oui sur les 4 toujours à 40i/s.
Ben de base non mais du coup j'ai essayé et rien n'a l'air de changer.



Sur la position Const, le voyant rouge s'allume ?
