Panne Sennheiser K6 (mauvais contact)

Discussion dans 'Son numérique en vidéo' créé par Marc, 14 Mai 2013.

Tags:
  1. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    Sur un des corps K6, j'ai un mauvais contact à la base XLR coté micro.
    Si je bouge un peu le corps du micro ou le cable près de l'XLR, il y a un craquement très présent avec coupure audio rapide.
    Ce phénomème n'arrive pas avec d'autres corps K6 ou K6P.
    J'en déduis qu'il y a un mauvais contact dans l'embase XLR du micro.
    Je retire l'électronique du tuble métal (facile , une seule vis), mais, là, il y a une protection plastique que je ne peux pas dégager pour refaire les soudures.

    Quelqu'un a-t-il une idée pour y arriver ?

    Marc

  2. jakovideo

    jakovideo Regretté Modérateur
    Modérateur So

    Points Repaire:
    15 150
    Recos reçues:
    230
    Messages:
    11 073
    Appréciations:
    +166 / 323 / -1
    Salut Marc , je te souhaite bien du courage car , ayant réparé un micro Seinheiser différent du tien il y a qqs mois , j'ai remarqué que ce fabricant protège vraiment très bien ses productions , sans doute pour ne pas être copié . L'accès au transducteur , l'élément clé d'un micro est pratiquement impossible sans destruction . Ces gens pratiquent le "sertissage " avec une grande dextérité .

  3. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    Là, c'est coté embase XLR, donc à priori plus facile que côté transducteur.
    Il n'y aurait sans doute pas grand chose à déplacer (matière "plastique"), mais je ne vois pas comment approcher mon fer à souder (ni même si c'est possible).

    Marc

  4. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Bonjour Marc,

    Peux-tu joindre une photo du K6 ouvert, j'en n'ai jamais démonté..
    Sur les MKH, il n'y a pas de protection plastique au niveau de la XLR.

    Et si tu changes de cable, le pépin est toujours présent ?

    A+

  5. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    Oui, j'ai changé les câbles XLR : petits, grands, moyens et refait un câble par sécurité.
    C'est vraiment le fait de tripoter la fiche XLR femelle du cordon dans l'embase XLR mâle du micro qui crée des mauvais contacts.
    Pas le souci avec les autres K6.

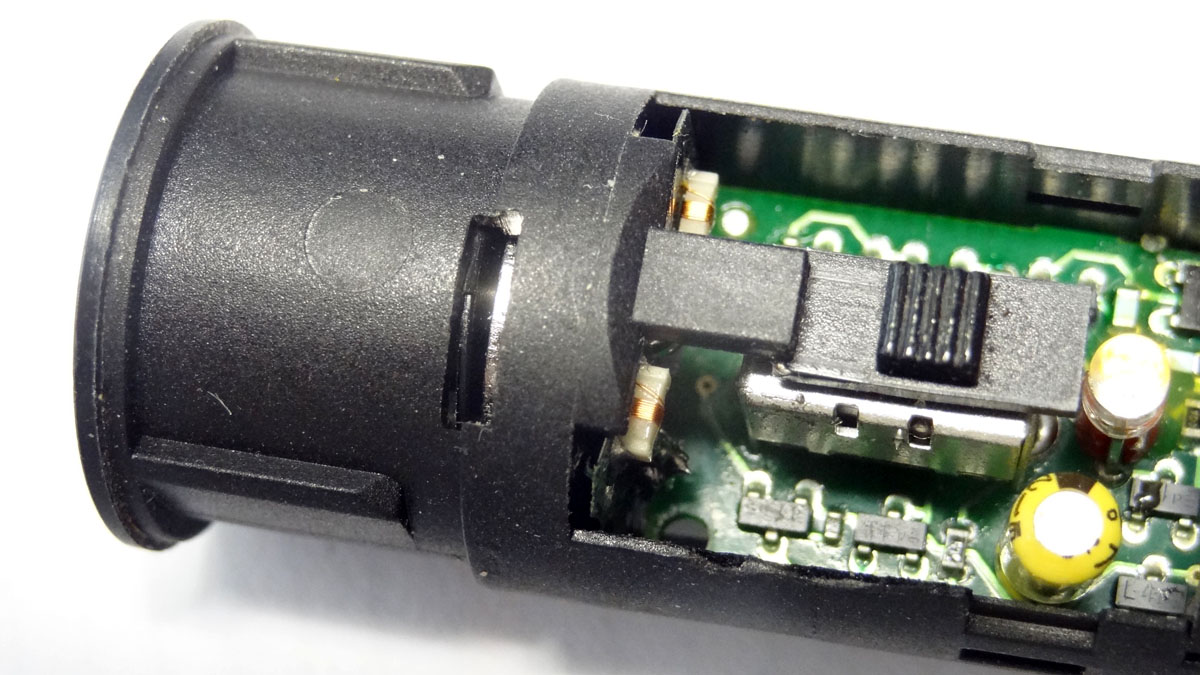

    Voici quelques images internes.

    Marc


    Fichiers attachés:

    • Senn1.jpg
      Taille de fichier:
      108.2 KB
      Nb. vues:
      265
    • Senn2.jpg
      Taille de fichier:
      185.1 KB
      Nb. vues:
      253
    • Senn3.jpg
      Taille de fichier:
      111.5 KB
      Nb. vues:
      257
  6. mafach

    Points Repaire:
    4 680
    Recos reçues:
    44
    Messages:
    1 972
    Appréciations:
    +43 / 203 / -1
    A la vue des photos, il semble qu'il faut enlever les soudures qui relient les 2 circuits imprimés perpendiculairement.
    Ensuite, retirer le grand circuit imprimé principal du corps, puis, le petit circuit imprimé devrait pouvoir coulisser vers l'intérieur du corps jusqu'à une position qui permette de le sortir.

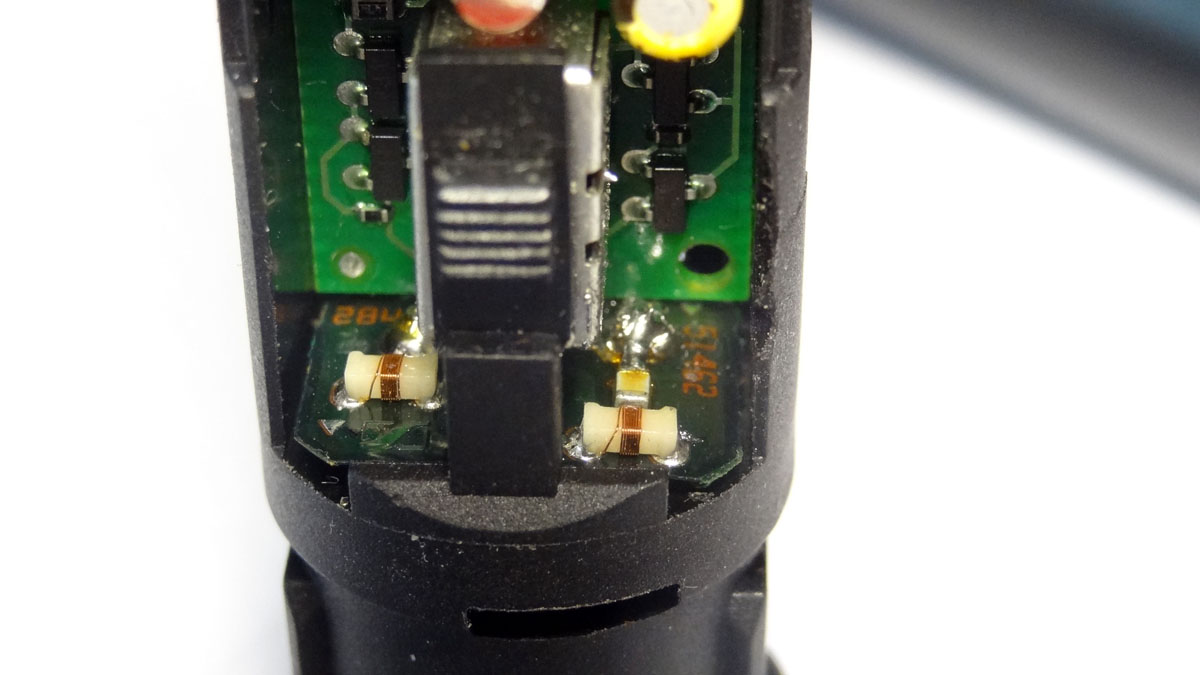

    Sinon, sur la 3° photo, le circuit imprimé juste devant la self de gauche (petit composant avec un fil autour) semble abimé. Comme un petit décrochement avec une forme carrée. Je t'invite à regarder attentivement tout le petit circuit, et la zone proche du grand circuit à la loupe. Il y a peut être eu un choc mécanique qui à pu couper une piste de cuivre.
    Avec les sollicitations mécanique lorsque tu bouges le câble, le contact se fait aléatoirement.
    mafach:)

  7. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    Quel oeil !

    Bon, faut vraiment que je scrute de plus près, car ne vois pas de coupure, à premiere vue.
    Il faut que je mette la main sur une plus grosse loupe.

    Marc

  8. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Bonsoir Marc,

    Avant de dessouder et sortir les circuits, je préfère refaire les soudures.

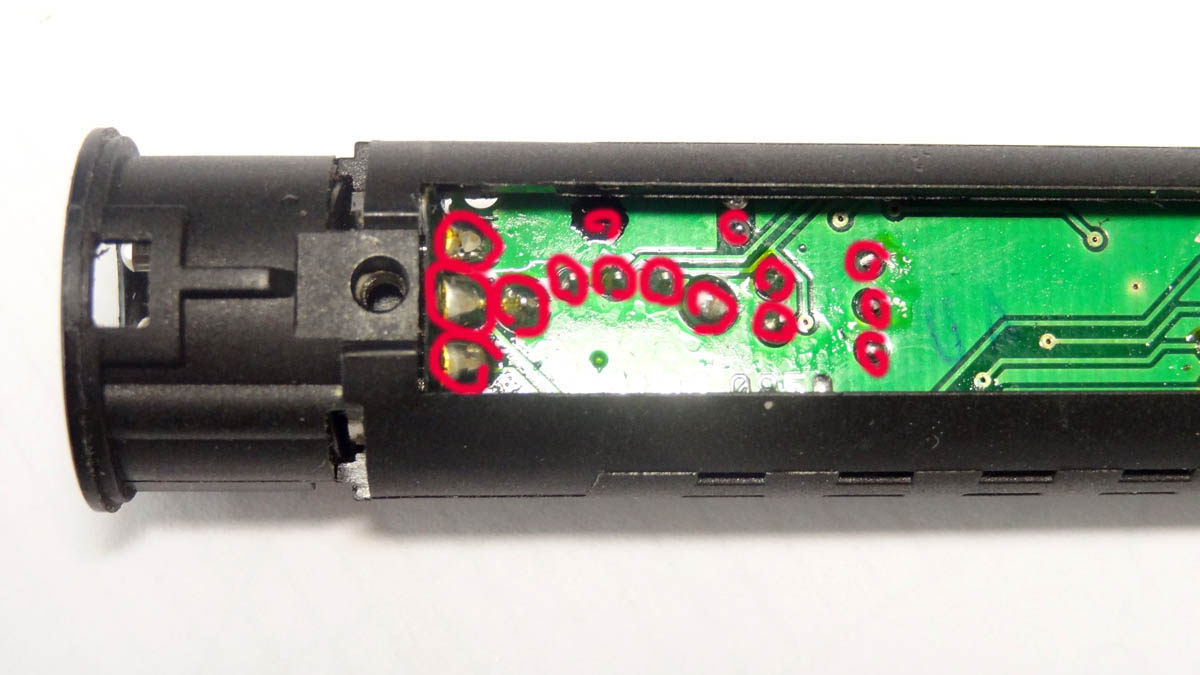

    Avec un Weller et une panne pointue, tu peux refaire les soudures cerclées.

    A+


    Fichiers attachés:

    • Je recommande ! Je recommande ! x 1
  9. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    Oui, St Kro.
    Je ne me vois pas sortir les circuits (enfin sans dommage ...)
    Je vais effectivement refaire les soudures jusqu'où mon mon fer m'y autorisera (et ma dextérité surtout).
    En pratique, le micro fonctionne bien tant qu'on ne touche à rien (corps, cable, ...)
    mais bon, ce n'est guère sécurisé pour une prise à assurer.
    Donc je peux risquer sur les soudures;
    Au pire , j'ai un corps K6 ou K6P à racheter.

    Marc

  10. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    Je reviens sur le sujet, car je n'ai pas encore osé mettre le fer à souder dans le K6 !
    Et comme j'ai d'autres K6, j'avais un peu laissé celui-ci tomber.
    Finalement, après essais plus complets, les craquements n'apparaissent que lorsque je suis en alim Phantom.
    Si je suis en alim par pile, aucun souci.
    Est-ce qu'avec cette info, je pourrais davantage cibler les soudures à refaire ?
    Au pire, je peux utiliser ce corps K6 avec une pile seulement, mais bon, c'est moins facile au quotidien.

    Marc

  11. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Oui Marc, cimmence par les points de soudures indiqués sur la photo de droite.

    Au besoin, tu peux connecter le K6 pendant l'opération et entendre si le défaut disparait après ces premières soudures.

    A+

  12. Video 92

    So

    Points Repaire:
    8 200
    Recos reçues:
    92
    Messages:
    5 277
    Appréciations:
    +262 / 1 061 / -5
    Et l'inter?

    N'y a-t-il pas un petit faux contact avec l’interrupteur. Bizarre qu'avec la pile c'est bon et sur 48VPH ce n'est pas bon, donc on ne peut pas mettre en cause l'XLR et ses soudures. Le problème est donc au niveau du câblage 48 VPH.

  13. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Le 48V passe par la masse de l'XLR alors que la modulation n'y passe pas.

    L'agitation du connecteur se traduit par un cloc d'alim(coupure audio), pas par un scratch de modulation. (Si j'ai bien traduit l'explication de Marc).

    Ca peut aussi être au niveau de l'inverseur.

    A+

  14. Marc

    Modérateur So

    Points Repaire:
    9 950
    Recos reçues:
    90
    Messages:
    8 667
    Appréciations:
    +50 / 147 / -1
    C'est bien cela : un cloc d'alim.
    Et l'inverseur il est situé où ?

    Marc

  15. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    249
    Messages:
    22 043
    Appréciations:
    +588 / 3 304 / -76
    Lapsus, j'ai dit inverseur en pensant inter (on/off) mais en fin de compte si avec la pile il n'y a pas de pb, l'inter est hors de cause.

    Donc regarder plus du coté connexion de la masse.

    A+
