Comment construire un mini dolly sur rail "maison" ?

Discussion dans 'Astuces, bidouilles et bricolages' créé par 911, 12 Janvier 2010.

Statut de la discussion:
Fermé pour nouveaux messages
  1. 911

    911

    Points Repaire:
    1 325
    Recos reçues:
    1
    Messages:
    188
    Appréciations:
    +0 / 0 / -0
    Bonjour a tous, :-)

    Je suis sur un projet de construction de mini dolly, dans le style du "glidetrack present sur ce site : Glidetrack Shooter - Products
    mais beaucoup trop cher ( rien en dessous de 200€ ).


    Je ne suis pas a la base bricoleur, mais avec les pieces necessaire je pense etre capable de faire quelque chose d'utilisable. J'ai donc essayé de faire quelque chose moi meme avec des "rails"permettant le coulissage des tiroirs, acheté aujourd'hui dans un magasin de bricolage.
    Mais meme en ayant huilé ces rails, le mouvement n'est strictement pas fluide, rien a faire.

    Du coup, je m'en remet a vous, si certain ici sont bricoleur, quelle pièces ( sur internet par exemple ) me conseilleriez vous pour reproduire ce genre de montage, permettant un travelling sur 50cm a 1m par exemple, le but étant de pouvoir fixer dessus une tete de trepied et une camera d'un poid d'environ 1kg (objectif compris).


    Un grand merci a tous :good:
    bonne soirée :-)


    Publicité

  2. ROLLAND

    So

    Points Repaire:
    8 955
    Recos reçues:
    105
    Messages:
    2 033
    Appréciations:
    +0 / 48 / -0
    bonjour,

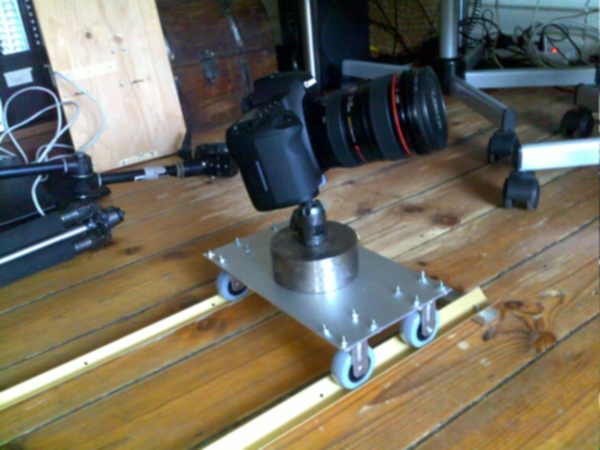

    Tu peux partir sur une base de dolly normale, il y a des centaines de post sur le sujet, et réduire les dimensions un peu comme ça !

    Rolland:jap:


    Fichiers attachés:

  3. Snivel

    Points Repaire:
    1 325
    Recos reçues:
    4
    Messages:
    882
    Appréciations:
    +0 / 0 / -0
    Tu peux aussi partir sur du profilé alu 30x30mm bien rigide, 1m à 50euros environ...
    J'ai perdu le site :(

  4. 911

    911

    Points Repaire:
    1 325
    Recos reçues:
    1
    Messages:
    188
    Appréciations:
    +0 / 0 / -0
    Okay!

    Merci beaucoup pour ces reponses clair et rapide !
    Je pense effectivement que je vais m'orienter vers le systeme igus .

    Par contre je ne suis pas sur d'avoir tout compris ( j'ai peur de faire une connerie, dans le doute..)

    Dans le choix de la configuration j'ai choisit ca ( a priori ca tient la route? )

    Diamètre de l'arbre (mm) : 16
    Largeur du rail (mm) : 60
    Longueur du chariot monté (mm) : 150
    Nombre de patins : 1
    Longueur de rail (mm) : 1000
    Numéro de commande: WK-16-60-15-01, 1000
    Prix: 105,90 EUR

    J'ai choisit 1m, quitte a pouvoir fixer le truc sur 2 trepieds.


    Par contre, j'ai plusieurs questions :
    Comment faire pour fixer les rails aux trepieds, il y'a quelque chose predefini ou il faut percer?

    Faut il egalement percer le chariot en son centre pour pouvoir integrer la tete ?(connait tu le diametre de percage a faire pour une tete normal)

    Autre chose, concernant la [TETE DE TREPIED] utilisé pour le glidetrack shooter ainsi que pour le indisystem, qu'apporte t'elle de plus qu'une autre tete de trepied ?

    Et pour les frais de port en France, sur ce site, sait tu a combien ca revient ( j'ai pas sut les trouver sur le site, j'imagine qu'il faut le demander..)


    Un grand merci en tout cas pour m'avoir aider aussi rapidement :good:

    bonne soirée

  5. 911

    911

    Points Repaire:
    1 325
    Recos reçues:
    1
    Messages:
    188
    Appréciations:
    +0 / 0 / -0

    Pour l'idée de tendre un cable, je suis deja sur l'idée depuis quelques semaines justement, meme si je suis pas entièrement convaincu de la stabilité de la chose, tu a des videos test et des photos de ton montage (avec cable ) sous la main?
    Je serait curieux de voir quel rendu ca peut donner.

    bonne soirée :good:

  6. 911

    911

    Points Repaire:
    1 325
    Recos reçues:
    1
    Messages:
    188
    Appréciations:
    +0 / 0 / -0
    Okay, je vais essayer d'investir dans une tete fluide de meilleure qualité, au passage pour un poid de 1 kg, (voir 2kg au cas ou), pour une sony HDR SR11+grand angle par exemple, quel tete fluide me conseilleriez vous ( impossible de trouver de "piste" correcte aprés recherche ), si ca depent du budget, on va dire quel est le meilleur rapport fluidité / prix ?

  7. 911

    911

    Points Repaire:
    1 325
    Recos reçues:
    1
    Messages:
    188
    Appréciations:
    +0 / 0 / -0
    Okay merci beaucoup, jvais voir ca cette aprem

  8. ROLLAND

    So

    Points Repaire:
    8 955
    Recos reçues:
    105
    Messages:
    2 033
    Appréciations:
    +0 / 48 / -0
    trouvé sur le net une vidéo sympathique !

    DIY | Canon 5D tips

    bonne construction

    Rolland:hello:


    Publicité texte Repaire

  9. 911

    911

    Points Repaire:
    1 325
    Recos reçues:
    1
    Messages:
    188
    Appréciations:
    +0 / 0 / -0
    Merci beaucoup, l'idée du moteur peut etre une bonne chose pour les mouvement extra fluide!

    Au passage, j'ai essayé de contacter Igus ( igus DryLin® W - Product Overview ), pour connaitre les frais de port pour la france tout ca, aucune reponse.
    Pour ceux qui ont commandé sur leur site, avec vous un ordre de prix pour ce qui est de la commande des rail(1m) + chariot ?
    Et pour la commande, tout se passe sur leur site(virement, paypal, ..) ?

    Merci beaucoup

  10. asopuma

    Points Repaire:
    1 325
    Recos reçues:
    1
    Messages:
    66
    Appréciations:
    +0 / 0 / -0
    114,39 € pour un rail WS-10-80 de 1 m et le chariot qui va avec (WW-10-80-10).
    Paiement par chèque à réception de facture (pas de paiement en ligne).

  11. 911

    911

    Points Repaire:
    1 325
    Recos reçues:
    1
    Messages:
    188
    Appréciations:
    +0 / 0 / -0
    Okay, donc visiblement, les frais de port sont a quelques euros, ce qui me reviendra au final a 115€ environ, je prefere demander pour ne pas me retrouver avec une facture de 200€ a la fin!:D

    De toute facon j'imagine que ce type de produit est impossible a trouver en france ou sur ebay n'est ce pas ?

    Merci en tout cas:good:

  12. 911

    911

    Points Repaire:
    1 325
    Recos reçues:
    1
    Messages:
    188
    Appréciations:
    +0 / 0 / -0
    En tout cas entre le systeme 40-10 (68€) avec chariot 150mm pour 1m de longueur et le systeme 60-16 (105€) avecchariot 150mm et 1m de longeur de rail, il y'a 37€ d'ecart.

    En gros cette config de 40-10 sera aussi fluide ( j'imagine que oui mais dans le doute), et niveau poid admissible maximum pour une camera de moins de 2kg ca passe donc a priori?

    Aprés je ne sait pas si il vaudrait mieux directement que je prennela config 60-16, en prevision d'un futur achat de camera pro, parce qu'une camera de 3/4kg aurait du mal sur une config 40-10, c'est bien ca ?

    Merci a tous de vos reponse :good:

  13. 911

    911

    Points Repaire:
    1 325
    Recos reçues:
    1
    Messages:
    188
    Appréciations:
    +0 / 0 / -0
    personne ne sait?

    bonne soirée:good:

  14. Mathchoupitchou

    Points Repaire:
    225
    Recos reçues:
    0
    Messages:
    8
    Appréciations:
    +0 / 0 / -0
    Bonjour bonjour,

    Votre discussion m'interesse beaucoup car je vais essayer de fabriquer un glidetrack :
    Glidetrack Shooter - Products

    mais en un peu plus leger pour partir en rado avec un 550D....

    OU en êtes vous dans les votres? peux-t'on voir quelques vidéos de l'objet! et du rendu?

    Merci!!

  15. laurentsau

    Points Repaire:
    1 325
    Recos reçues:
    2
    Messages:
    156
    Appréciations:
    +0 / 0 / -0
    A tu prends:
    ou
    un support qui accepte les tubes 16mm:
    igus DryLin® W guide carriage, assembled - Product Overview
    frais de port plus tva plus prix (40 euros) = 60 euros

    ou
    Tu prends des paliers fermés S2B 16.
    voici ce que c'est qu'un palier a douille:
    Caractristiques Douilles et paliers avec douilles KTB..-PP-AS

    soit 4*22 euros= 100 euros (si c'est pour supporter une grosse cam pour l'equilibre)

    ou 2 paliers si c'est pour un photoscope genre le 550D
    soit 2*22 euros=45 euros

    ici
    3xhm
    ca vient d'Anger
    ou ici
    Paliers avec douilles billes - KTB16-PP-AS
    (ne pas payer avec son vrai numeros de CB, se renseigner aupres de sa banque)

    tu prends 2 porfiles a leroy merlin:
    leroymerlin.fr
    Tube rond en aluminium brut ø 16.0 mm, épaisseur 5 mm, 2.5 m
    19.70€

    tu fais des fixations a chaque extrémités avec du bois de récupération: gratuit

    et pan !! te voila avec un travalling ultra fluide de 2,5 metre a 60, 80 ou 120 euros.
    :)


    c'est un peu le meme principe que celle ci:
    'Mitchell Slider' $60 DIY SLIDER - ZaZaSlider on Vimeo

    AH UN TRUC:
    avec ce système il faut mettre 2 bases !!! une a chaque extrémités !!!

    #15 laurentsau, 21 Mai 2010
    Dernière édition: 21 Mai 2010
